萬向聯軸器選用說明


根據JB5513-91標準,SWC-Ⅰ和SWC型萬向聯軸器按下列方法選型。其它型號萬向軸的選擇請用戶向我廠咨詢并共同商定。

1.萬向聯軸器應根據載荷特性、計算轉矩、軸承壽命及工作轉速選用。
2.計算轉矩由式(1)、式(2)或式(1)、式(3)求出:

式中:Tc — 計算轉矩,N·m;
T — 理論轉矩,N·m;
Pw — 驅動功率,kW;
PH — 驅動功率,hp;
n — 工作轉速,r/min;
K — 工作情況系數

工作情況系數K

負荷性質 使用萬向軸的設備名稱

K

輕沖擊負荷 發電機 離心泵 通風機 木工機床 皮帶運輸機 1.1~1.3
中沖擊負荷 壓縮機(多缸) 活塞泵(多缸) 小型型鋼軋機 連續線材軋機 輸送機主傳動 1.3~1.8
重沖擊負荷 船舶驅動 運輸輥道 連續管軋機 連續工作輥道 中型型鋼軋機 壓縮機(單缸) 活塞泵(單缸) 攪拌機
壓力機 矯直機
起重機主傳動 球磨機
2~3
特重沖擊負荷 造紙機 起重機輔助傳動 破碎機 可逆工作輥道 卷取機
破鱗機 初軋機
3~5
極重沖擊負荷 軋機送料輥道 厚板剪切機 6~15

3.一般情況下按所傳遞轉矩和軸承壽命選擇萬向聯軸器,也可根據機械設備的具體使用要求,只校核扭轉強度或軸承壽命中的一項。
3.1 強度校核
按式(4)進行強度校核。
Tc≤Tn,或Tc≤Tf或Tc≤Tp……………(4)
Tc —計算轉矩,N·m;
Tn —公稱轉矩, 即在給定條件— 聯軸器轉速n≈1 0 r / m i n,軸線折角β=3°以及軸承壽命LN= 5 0 0 0 小時, 負荷平穩情況下的理論計算數值;N·m;
Tf — 在交變負荷下按疲勞強度所允許的轉矩,
TP — 在脈動負荷下按疲勞強度所允許的轉矩,N·m ;
TP=1.45Tf

3.2 軸承壽命校核
按式(5)進行軸承壽命校核

LN — 使用壽命,小時;
n — 工作轉速,r/min;
β—工作時聯軸器節點處的軸線折角,( °)
K1 — 原動機系數;
電動機:K1=1;
柴油機:K1=1.2;
KL — 軸承容量系數,見表11;
Lmin — 軸承最小壽命,小時;
T — 理論轉矩,kN·m。

軸承壽命系數

型號 design

KL

型號 design

KL

型號 design

KL

型號 design

KL

SWC-Ⅰ58 0.022×10-5 SWC160 0.16 SWC440 8.25×103 SWCL225 9.79
SWC-Ⅰ65 0.012×10-4 SWC180 0.51 SWC490 2.145×104 SWCL250 34.7
SWC-Ⅰ75 0.058×10-4 SWC200 1.47 SWC550 6.335×104 SWCL285

106

SWC-Ⅰ90 0.048×10-3 SWC225 7.812 SWC620 0.13×106 SWCL315

356

SWC-Ⅰ100 0.26×10-3 SWC250 28.2 SWCZ700 0.32×106 SWCL350

938

SWC-Ⅰ120 0.26×10-2 SWC265 54.8 SWCZ750 0.75×106 SWCL390 2323
SWC-Ⅰ150 2.65×10-2 SWC285 82.8 SWCZ800 1.06×106
SWC-Ⅰ180 3.60×10-2 SWC315 279 SWCZ900 5.62×106
SWC-Ⅰ200

1.03

SWC350 744 SWCZ1060 30.3×106
SWC-Ⅰ225

1.89

SWC390 1860

4.當聯軸器在水平和垂直面間同時存在軸線折角時,其合成軸線折角按式(6)計算:

式中:β—— 合成軸線折角,(°);
β1 —— 水平面的軸線折角,(°);
β2 —— 垂直面的軸線折角,(°);

5.萬向聯軸器除按轉矩、壽命選擇外,當回轉直徑小于(或等于)390mm時,還應按式(7)、式(8)校核最大轉速。

式中:nmax —— 最大工作轉速,r/min;

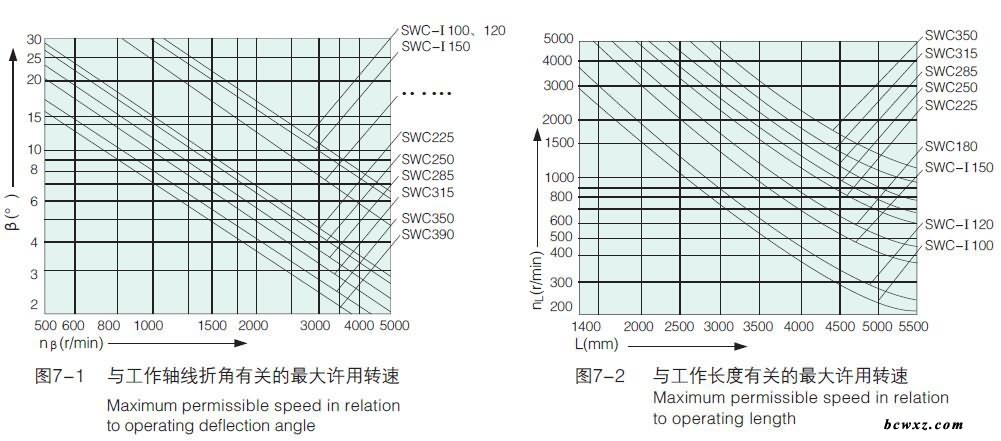

[nβ] ——與工作軸線折角有關的最大許用轉速,見圖7—1,r/min;
[nL ] ——與工作長度有關的最大許用轉速,見圖7-2,r/min。

6.萬向聯軸器轉速超過300r/min時,要提出動平衡的精度要求,其精度等級在G16~G40范圍為宜;因影響動平衡精度的因素復雜,出廠后復驗時應降低一個精度等級。
